RINA 船級超高強度鋼:
リナA420、リナD420、リナE420、リナF420
リナA460、リナD460、リナE460、リナF460
リナA500、リナD500、リナE500、リナF500
リナA550、リナD550、リナE550、リナF550
リナA620、リナD620、リナE620、リナF620
リナA690、リナD690、リナE690、リナF690
RINA 船体プレート Z テスト:Z15,Z25,Z35
RINA造船用鋼板サイズ:
厚さ:4mm～200mm
幅:1500mm～4000mm
長さ:4000mm～27000mm

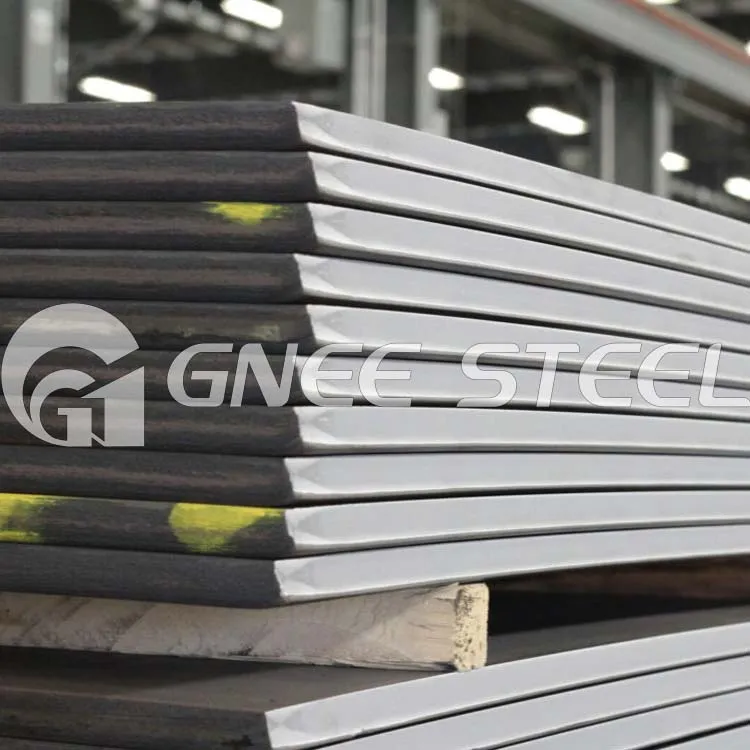

RINA Grade F420 Shipbuilding Steel Plate

RINA船級超高強度鋼グレードの化学組成と機械的性質:

RINAグレードA420造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.21	0.55	1.70	0.030	0.030	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
420	530-680	18

RINAグレードD420造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.20	0.55	1.70	0.025	0.025	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
420	530-680	18

RINAグレードE420造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.20	0.55	1.70	0.025	0.025	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
420	530-680	18

RINAグレードF420造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.18	0.55	1.60	0.020	0.020	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
420	530-680	18

RINA Grade A460 Shipbuilding Steel Plate

RINAグレードA460造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.21	0.55	1.70	0.030	0.030	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
460	570-720	17

RINAグレードD460造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.20	0.55	1.70	0.025	0.025	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
460	570-720	17

RINAグレードE460造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.20	0.55	1.70	0.025	0.025	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
460	570-720	17

RINAグレードF460造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.18	0.55	1.60	0.020	0.020	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
460	570-720	17

RINA Grade A500 Shipbuilding Steel Plate

RINAグレードA500造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.21	0.55	1.70	0.030	0.030	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
500	610-770	16

RINAグレードD500造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.20	0.55	1.70	0.025	0.025	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
500	610-770	16

RINAグレードE500造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.20	0.55	1.70	0.025	0.025	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
500	610-770	16

RINAグレードF500造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.18	0.55	1.60	0.020	0.020	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
500	610-770	16

RINA Grade A550 Shipbuilding Steel Plate

RINAグレードA550造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.21	0.55	1.70	0.030	0.030	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
550	670-830	16

RINAグレードD550造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.20	0.55	1.70	0.025	0.025	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
550	670-830	16

RINAグレードE550造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.20	0.55	1.70	0.025	0.025	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
550	670-830	16

RINAグレードF550造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.18	0.55	1.60	0.020	0.020	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
550	670-830	16

RINA Grade A620 Shipbuilding Steel Plate

RINAグレードA620造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.21	0.55	1.70	0.030	0.030	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
620	720-890	15

RINAグレードD620造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.20	0.55	1.70	0.025	0.025	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
620	720-890	15

RINAグレードE620造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.20	0.55	1.70	0.025	0.025	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
620	720-890	15

RINAグレードF620造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.18	0.55	1.60	0.020	0.020	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
620	720-890	15

RINA Grade A690 Shipbuilding Steel Plate

RINAグレードA690造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.21	0.55	1.70	0.030	0.030	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
690	770-940	14

RINAグレードD690造船用鋼板の化学成分と機械的性質

C 最大	シマックス	ミネソタ	P 最大値	S最大	N最大。
0.20	0.55	1.70	0.025	0.025	0.020

降伏強度（MPa）以上	引張強度（MPa）	伸び最小%
690	770-940	14

RINAグレードE690造船用鋼板の化学成分と機械的性質

学年	化学成分(%)
学年	C	Mn より大きいか等しい	シ	P	S
リナE690	0.21	1.70	0.10-0.55	0.035	0.035
学年	機械的性質
学年	引張強度(MPa)	降伏強度(MPa)	2インチ(50mm)の伸び率%	衝撃試験温度（度）
リナE690	770-940	690	18	-40
